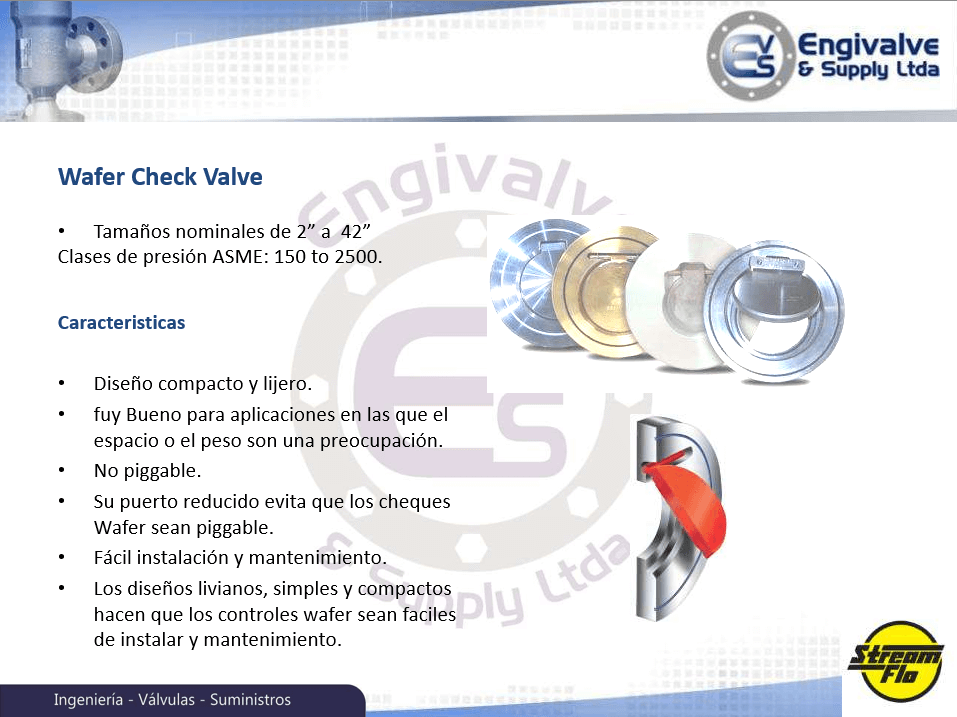

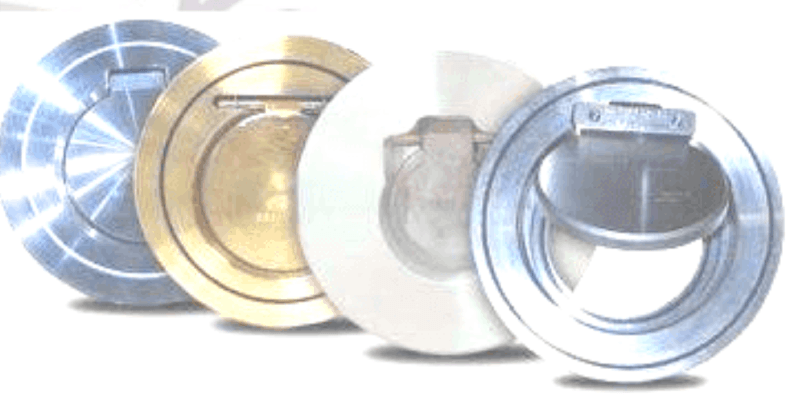

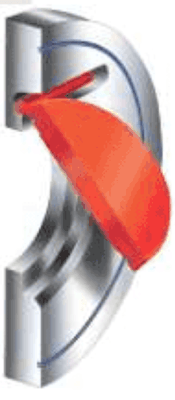

Wafer Check Valve

• Tamaños nominales de 2″ a 42″ Clases de presión ASME: 150 to 2500.

Caracteristicas

• Diseño compacto y lijero.

• Bueno para aplicaciones en las que el espacio o el peso son una preocupación.

• No piggable.

• Su puerto reducido evita que los cheques Wafer sean piggable.

• Fácil instalación y mantenimiento.

• Los diseños livianos, simples y compactos hacen que los controles wafer sean faciles de instalar y mantenimiento.

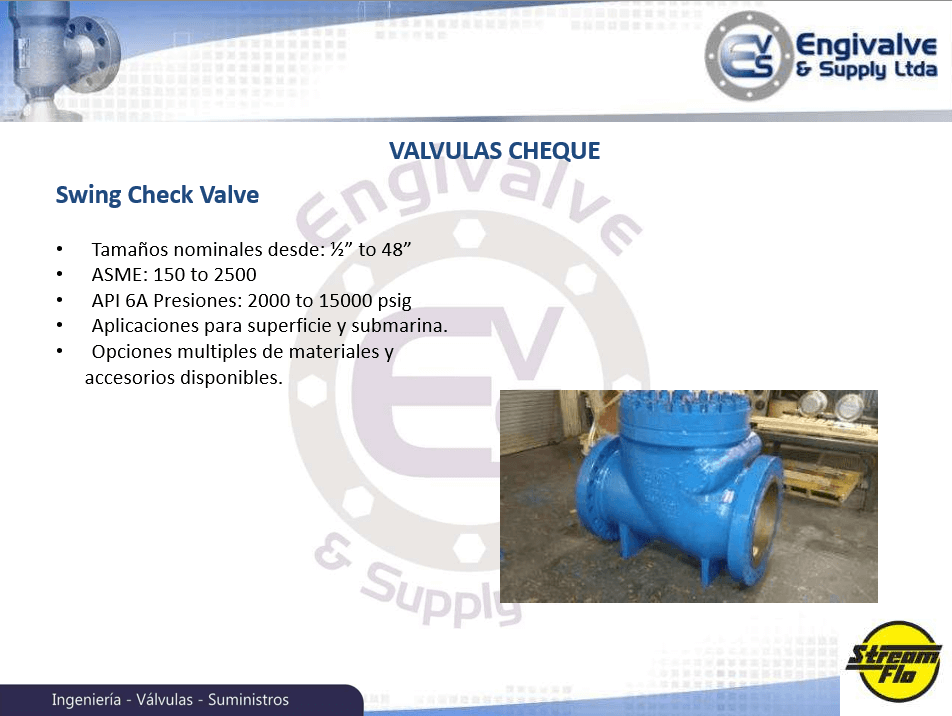

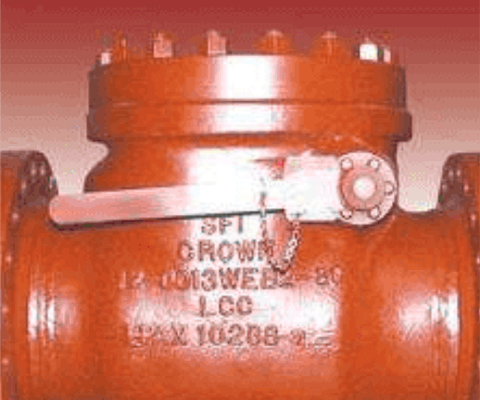

Swing Check Valve

• Tamaños nominales desde: 1/2″ to 48″

• ASME: 150 to 2500

• API 6A Presiones: 2000 to 15000 psig

• Aplicaciones pare superficie y submarine.

• Opciones multiples de materiales y accesorios disponibles.

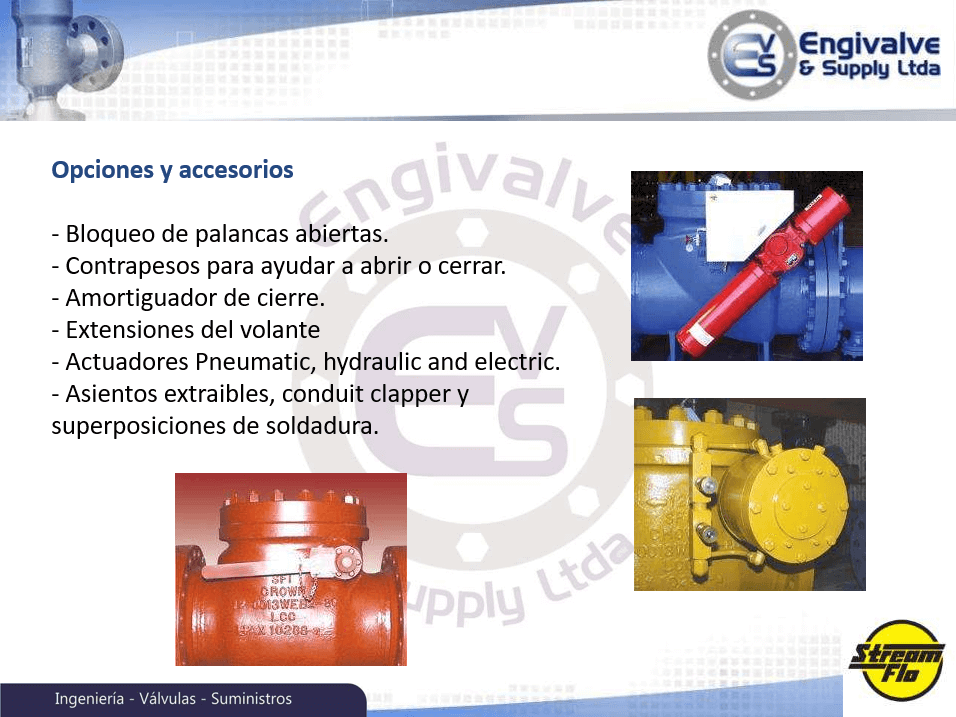

Opciones y Accesorios

• Bloqueo de palancas abiertas. – Contrapesos para ayudar a abrir o cerrar.

• Amortiguador de cierre.

• Extensiones del volante

• Actuadores Pneumatic, hydraulic and electric.

• Asientos extraibles, conduit clapper y superposiciones de soldadura.

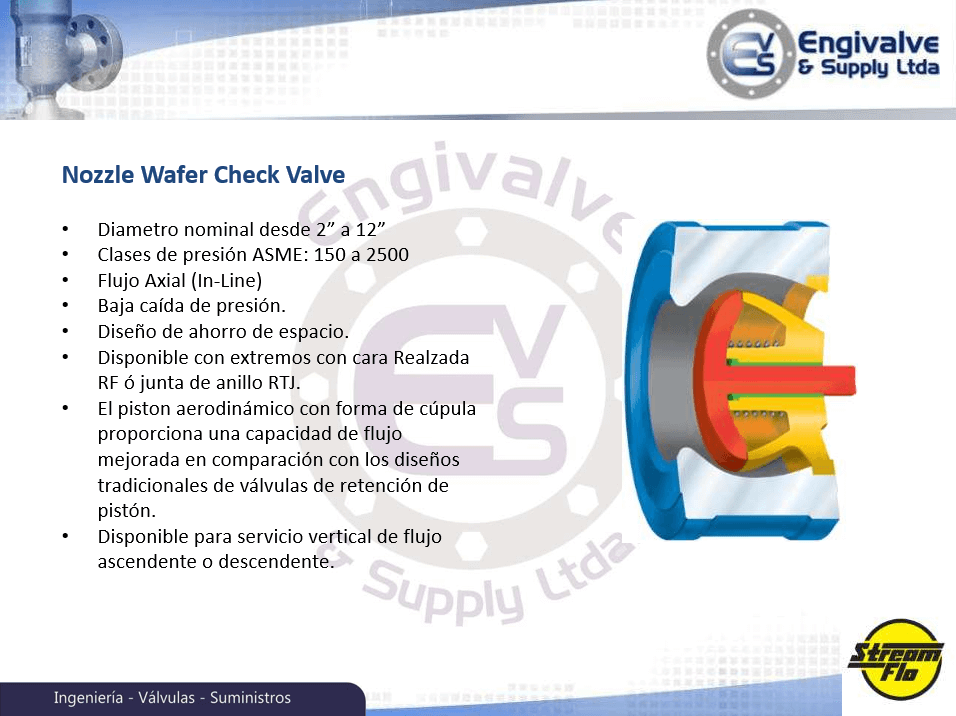

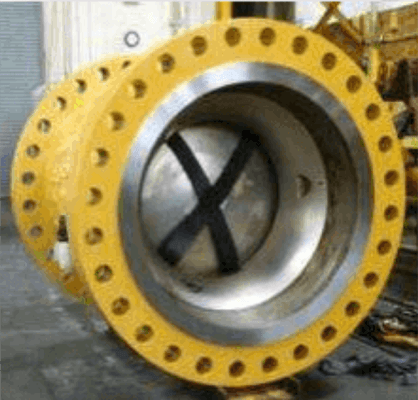

Nozzle Wafer Check Valve

• Diametro nominal desde 2″ a 12″

• Clases de presión ASME: 150 a 2500

• Flujo Axial (In-Line)

• Baja caída de presión.

• Diseño de ahorro de espacio.

• Disponible con extremos con cara Realzada RF ó junta de anillo RTJ.

• El pistón aerodinámico con forma de cúpula proporciona una capacidad de flujo mejorada en comparación con los diseños tradicionales de válvulas de retención de pistón.

• Disponible para servicio vertical de flujo ascendente o descendente.

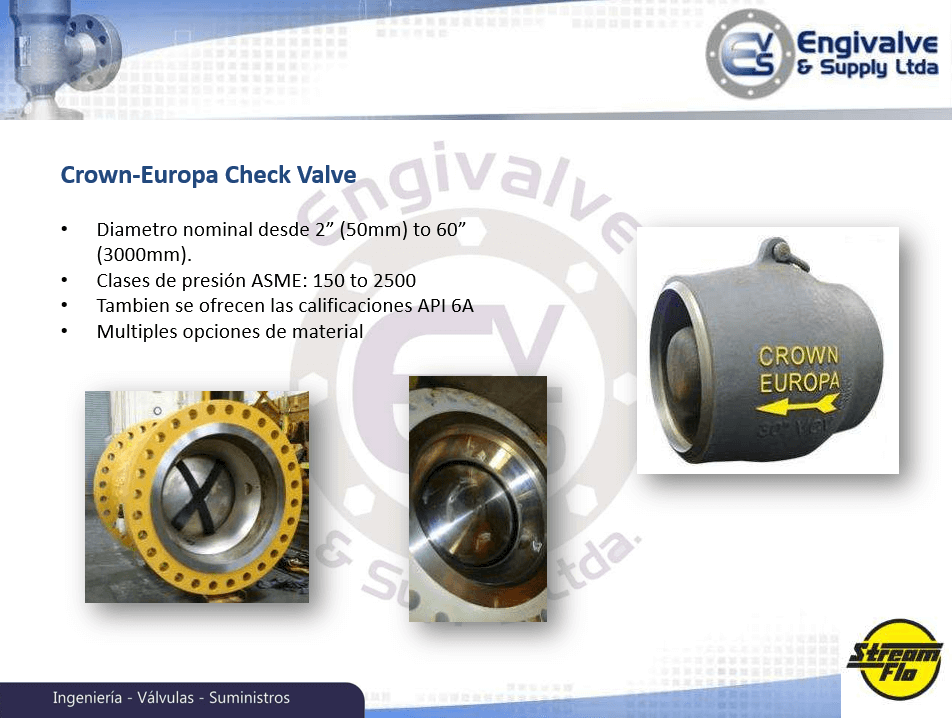

Crown-Europa Check Valve

• Diametro nominal desde 2″ (50mm) to 60″ (3000mm).

• Clases de presión ASME: 150 to 2500

• Tambien se ofrecen las calificaciones API 6A

• Multiples opciones de material

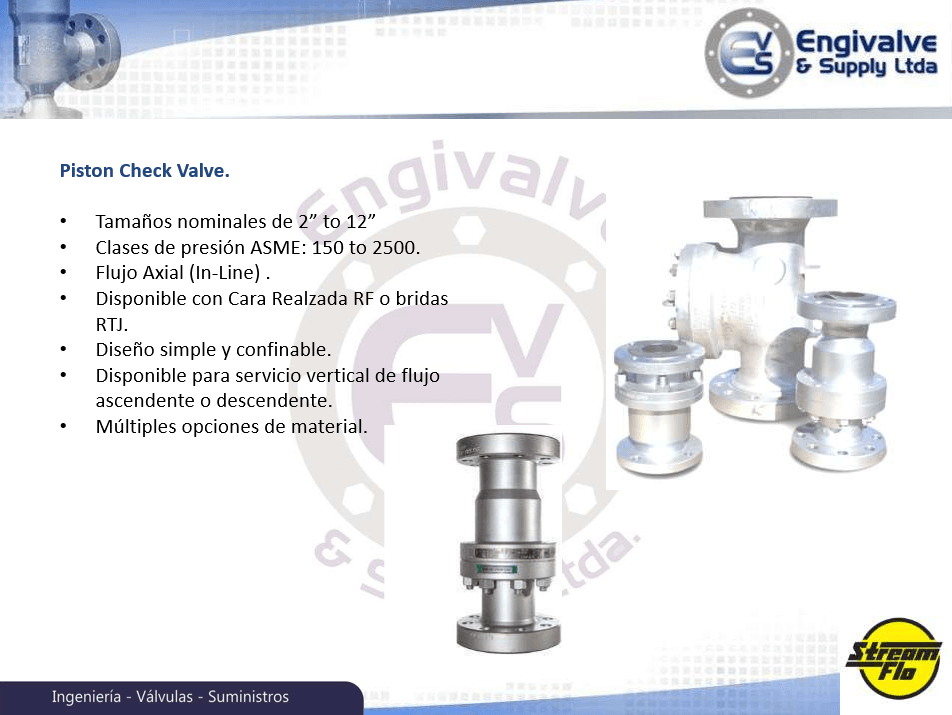

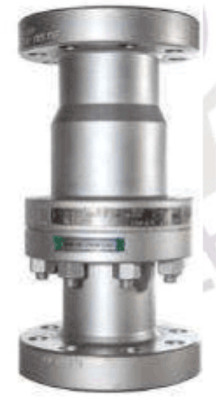

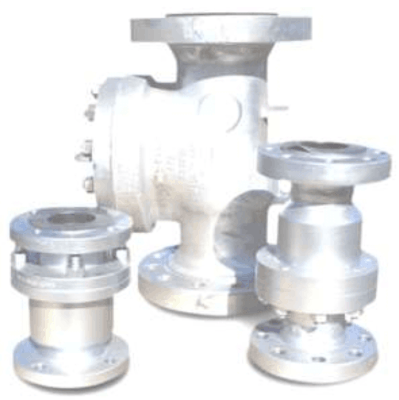

Piston Check Valve

• Tamaños nominales de 2″ to 12″

• Clases de presión ASME: 150 to 2500. Flujo Axial (In-Line) .

• Disponible con Cara Realzada RF o bridas RTJ.

• Diseño simple y confinable.

• Disponible para servicio vertical de flujo ascendente o descendente.

• Múltiples opciones de material.

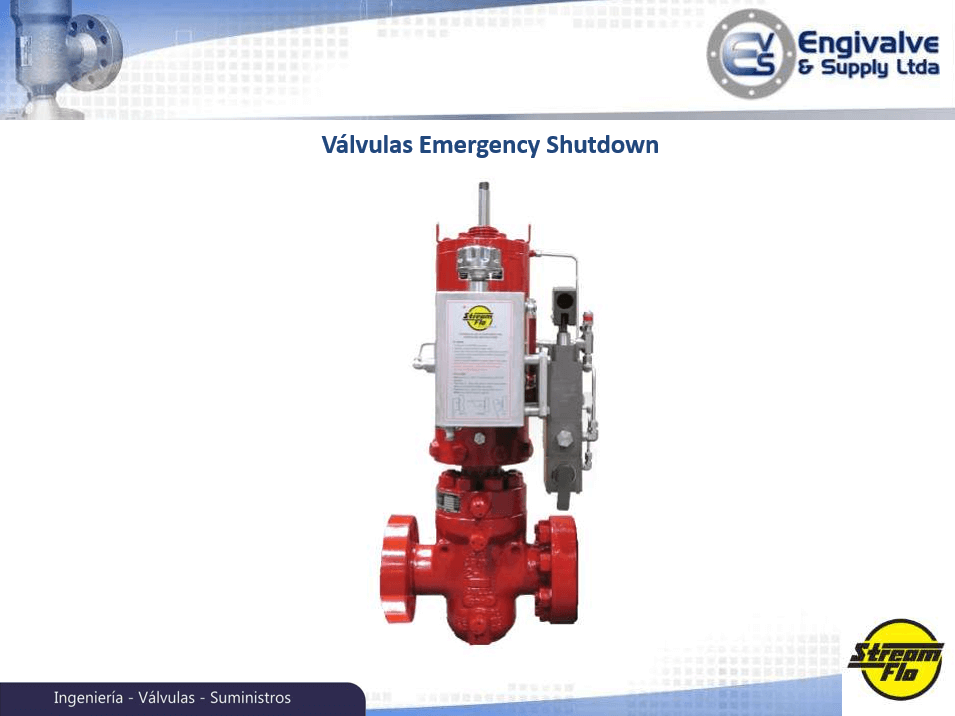

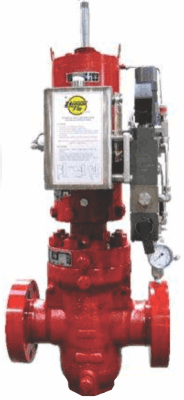

Válvulas Emergency Shutdown y Soluciones Integradas

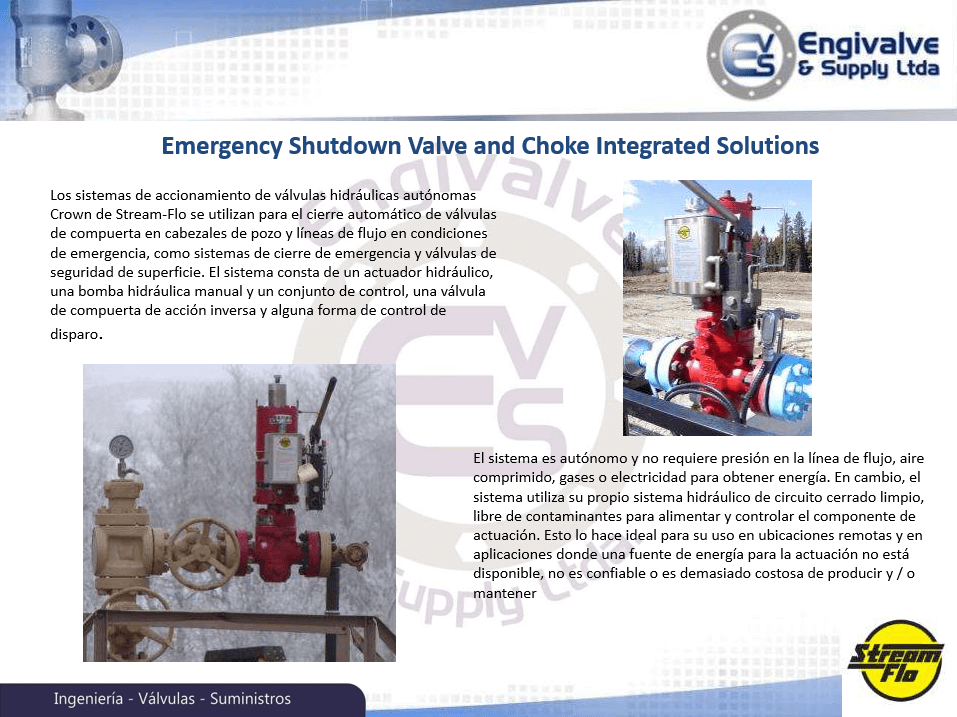

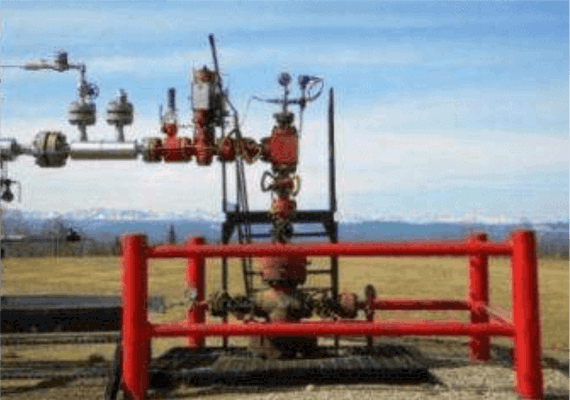

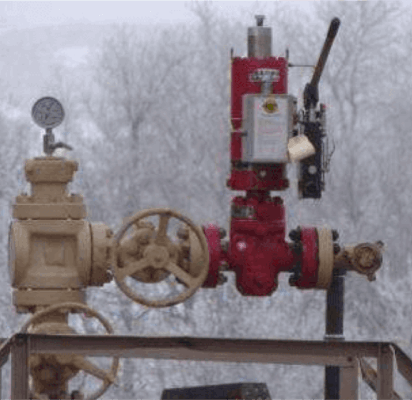

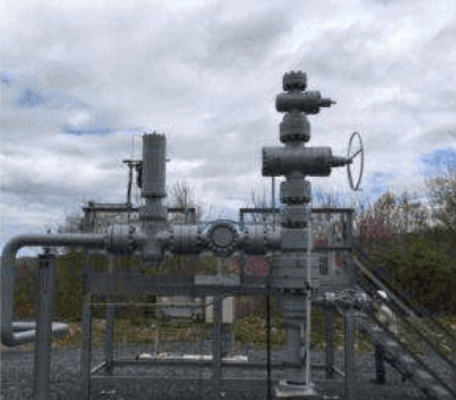

Los sistemas de accionamiento de válvulas hidráulicas autónomas Crown de Stream-Flo se utilizan para el cierre automático de válvulas de compuerta en cabezales de pozo y líneas de flujo en condiciones de emergencia, como sistemas de cierre de emergencia y válvulas de seguridad de superficie. El sistema consta de un actuador hidráulico, una bomba hidráulica manual y un conjunto de control, una válvula de compuerta de acción inversa y alguna forma de control de disparo.

El sistema es autónomo y no requiere presión en la línea de flujo, aire comprimido, gases o electricidad para obtener energía. En cambio, el sistema utiliza su propio sistema hidráulico de circuito cerrado limpio, libre de contaminantes para alimentar y controlar el componente de actuación. Esto lo hace ideal para su uso en ubicaciones remotas y en aplicaciones donde una fuente de energía para la actuación no está disponible, no es confiable o es demasiado costosa de producir y/o mantener

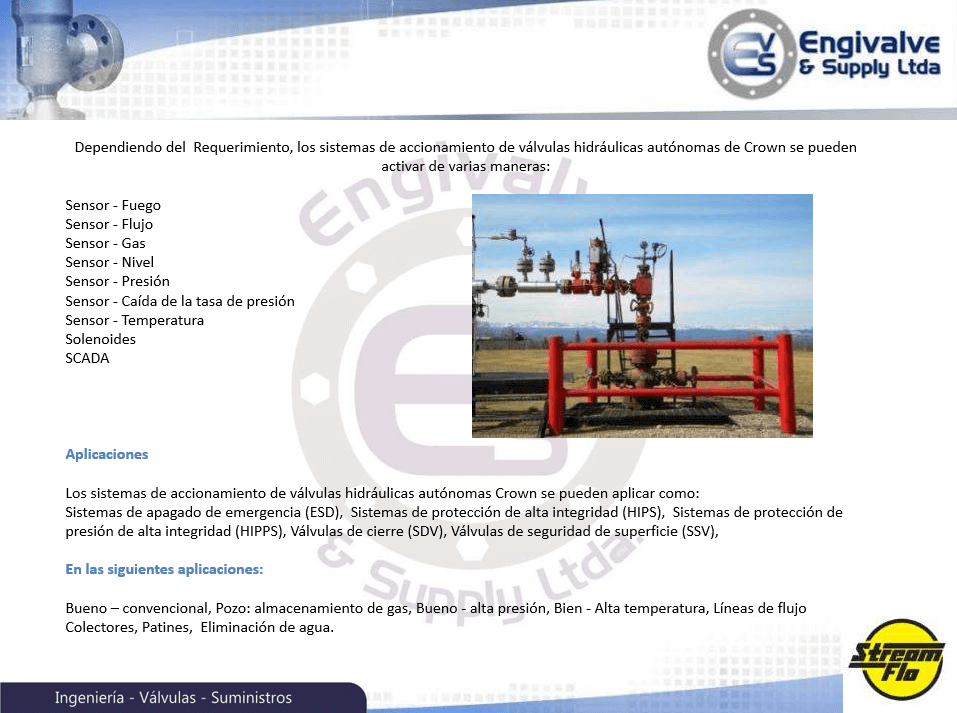

Dependiendo del Requerimiento, los sistemas de accionamiento de válvulas hidráulicas autónomas de Crown se pueden activar de varias maneras:
Sensor – Fuego
Sensor – Flujo
Sensor – Gas
Sensor – Nivel
Sensor – Presión
Sensor – Caída de la tasa de presión
Sensor – Temperatura
Solenoides SCADA

Aplicaciones:
Los sistemas de accionamiento de válvulas hidráulicas autónomas Crown se pueden aplicar como:
Sistemas de apagado de emergencia (ESD), Sistemas de protección de alta integridad (HIPS), Sistemas de protección de presión de alta integridad (HIPPS), Válvulas de cierre (SDV), Válvulas de seguridad de superficie (SSV),

En las siguientes aplicaciones:
Bueno – convencional, Pozo: almacenamiento de gas, Bueno – alta presión, Bien – Alta temperatura, Líneas de flujo Colectores, Patines, Eliminación de agua

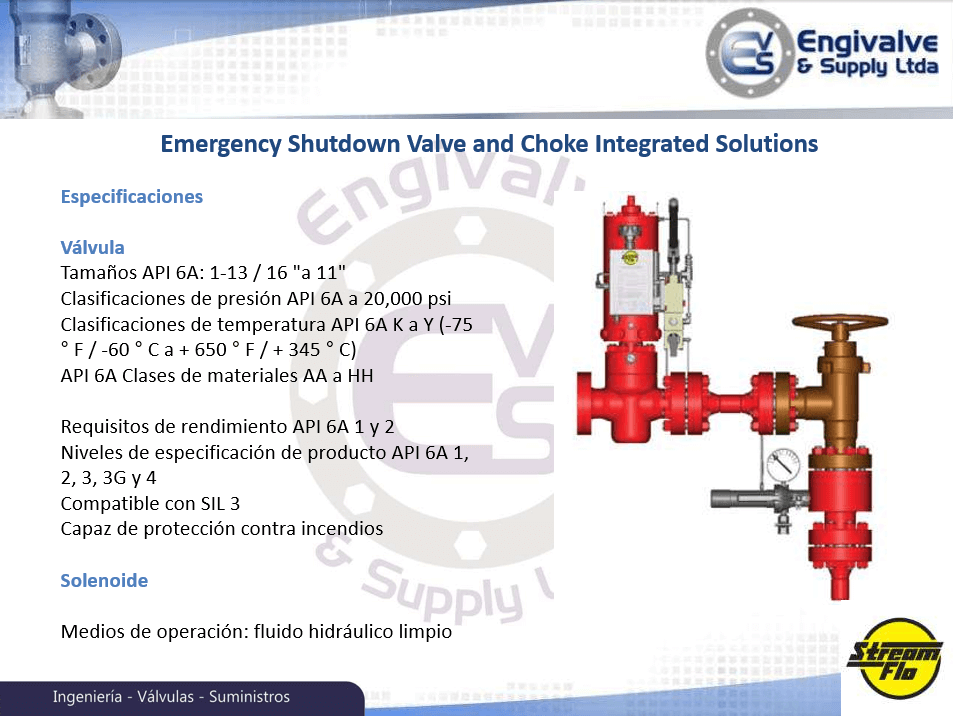

Especificaciones

Válvula
Tamaños API 6A: 1-13 / 16 «a 11»
Clasificaciones de presión API 6A a 20,000 psi Clasificaciones de temperatura API 6A K a Y (-75 ° F/-60° Ca + 650° F / + 345° C) API 6A Clases de materiales AA a HH
Requisitos de rendimiento API 6A 1 y 2 Niveles de especificación de producto API 6A 1, 2, 3, 3G y 4
Compatible con SIL 3
Capaz de protección contra incendios

Solenoide
Medios de operación: fluido hidráulico limpio

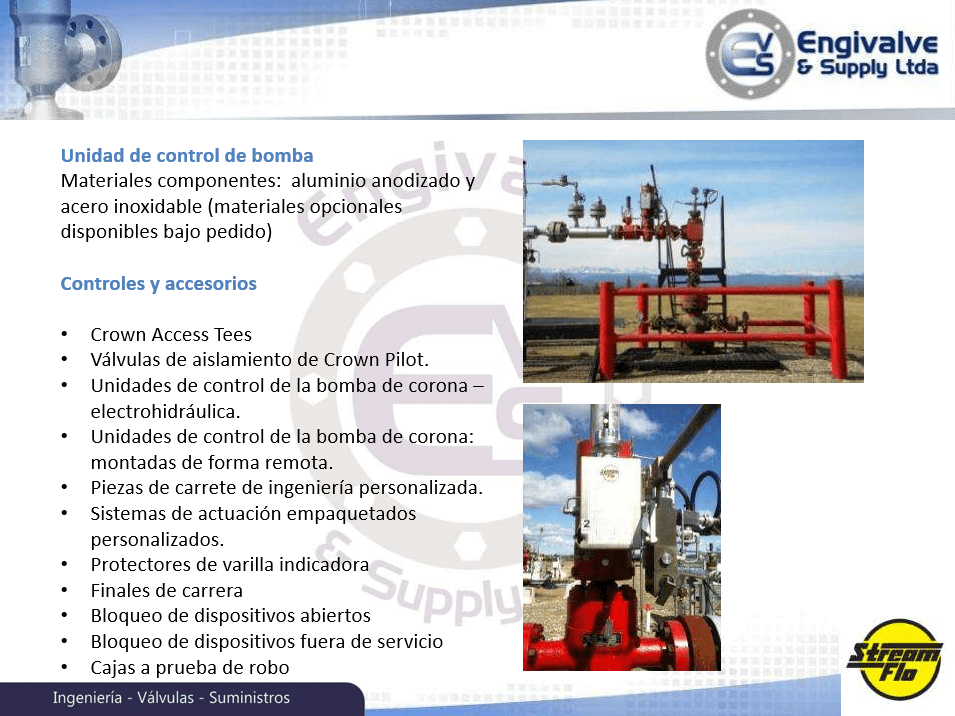

Unidad de Control de Bomba

Materiales componentes: aluminio anodizado y acero inoxidable (materiales opcionales
disponibles bajo pedido)

Controles y accesorios

Crown Access Tees
Válvulas de aislamiento de Crown Pilot.
Unidades de control de la bomba de corona – electrohidráulica.
Unidades de control de la bomba de corona: montadas de forma remota.
Piezas de carrete de ingeniería personalizada. Sistemas de actuación empaquetados
personalizados.
Protectores de varilla indicadora
Finales de carrera
Bloqueo de dispositivos abiertos
Bloqueo de dispositivos fuera de servicio Cajas a prueba de robo

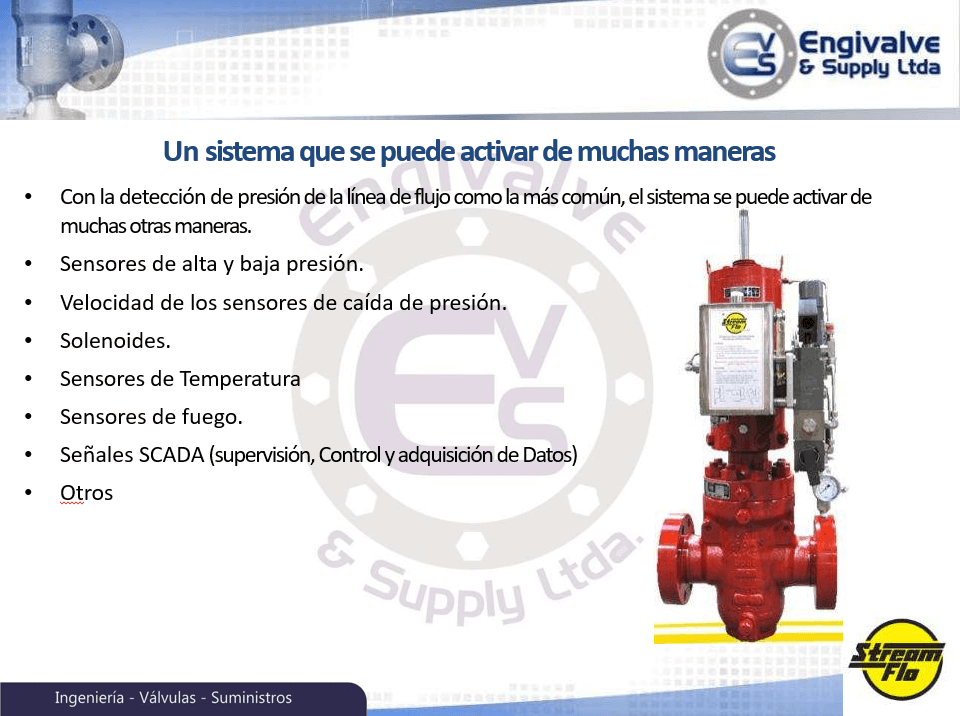

Un sistema que se puede activar de muchas maneras.
Con la detección de presión de la línea de flujo como la más común, el sistema se puede activar de muchas otras maneras.
Sensores de alta y baja presión.
Velocidad de los sensores de caída de presión.
Solenoides.
Sensores de Temperatura
Sensores de fuego.
Señales SCADA (supervisión, Control y adquisición de Datos)
Otros
